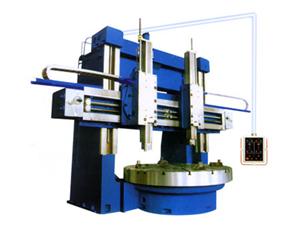

雙柱立式車床
雙柱立式車床產品簡介
1、本機床適用于各行業的機械加工,可用于外圓柱面、圓維面、端面、切槽、切斷等的粗、精車削加工.
2、工作臺采用靜壓導軌,主軸徑向采用高精度NN30型（D級）軸承,回轉精度高承載能力大.
3、3齒輪箱采用40Cr磨齒齒輪,精度高嗓音小.液壓件、電器件全部采用國內著名廠家產品,可靠性高.
4、導軌滑動面采用貼塑處理,提高耐磨性.導軌潤滑采用集中供油,十分方便..標準配備選用國內著名廠家光柵數顯配置.
5、機床鑄件采用消失模樹脂沙鑄造工藝,鑄件品質高,經時效處理,經久耐用.
雙柱立式車床系列的主要技術參數
| 序號 | 參數 | C5220 | C5225 | C5231 |
| 1 | 工作臺直徑(毫米) | 1800 | 2250 | 2800 |
| 2 | 工件最大車削直徑(毫米) | 2000 | 2500 | 3150 |
| 3 | 工件最大高度(毫米) | 1250 | 1600 | 1600 |
| 4 | 工件最大重量(公斤) | 6300 | 10000 | 10000 |
| 5 | 民架最大切削力 右刀架(公斤) | 3500 | 3500 | 3500 |
| 左刀架(公斤) | 3000 | 3000 | 3000 | |
| 6 | 最大總切削力(公斤) | 6300 | 6300 | 6300 |
| 7 | 工作臺緊大扭轉力矩(公斤/米) | 5000 | 6300 | 6300 |
| 8 | 工作臺變速級數(級) | 16 | 16 | 16 |
| 9 | 工作臺變速范圍(轉/分) | 2.5-80 | 2-63 | 2-63 |
| 10 | 進給量級數(級) | 18 | 18 | 18 |
| 11 | 進給范圍(毫米/分) | 0.25-90 | 0.25-90 | 0.25-90 |
| 12 | 橫梁行程(毫米) | 900 | 1250 | 1250 |
| 13 | 刀架行程 水平(毫米) | 1180 | 1400 | 1730 |
| 垂直(毫米) | 1000 | 1000 | 1000 | |
| 14 | 橫梁移動速度(毫米/分) | 350 | 350 | 350 |
| 15 | 刀架快速移動速度(毫米/分) | 1560 | 1560 | 1560 |
| 16 | 刀架最大回轉角度(度) | ±30° | ±30° | ±30° |
| 17 | 刀桿截面尺寸(寬×高)毫米 | 40×50 | 40×50 | 40×50 |
| 18 | 主電機功率(千瓦) | 40 | 55 | 55 |
| 19 | 機床外形尺寸(長×寬×高)毫米 | 4740×4100×4300 | 5180×4560×4680 | 5840×5040×4680 |
| 20 | 機床重量(約噸) | 27.5 | 32.5 | 37 |
