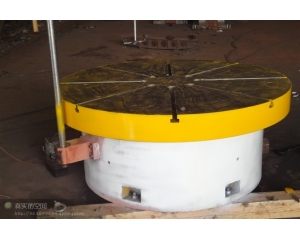

機床回轉工作臺
機床回轉工作臺加工精度過程

 機床回轉工作臺設有零點，當它作回零運動時，先用擋鐵壓下限位開關，使工作臺降速，然后由圓光柵

或編碼器發出零位信號，使工作臺準確地停在零位。數控回轉工作臺可以作任意角度的回轉和分度，也可

以作連續回轉進給運動。機床回轉中心在一次測量得出準確值以后，可以在一段時間內作為基準。但是，

隨著機床的使用，特別是在機床相關部分出現機械故障時，都有可能使機床回轉中心出現變化。例如，機

床加工過程中出現撞車事故、機床絲杠螺母松動時等。因此，機床回轉中心必須定期測量，特別是在加工

相對精度較高的工件之前應重新測量，以校對機床回轉中心，從而保證工件加工的精度。數控回轉工作臺

主要用于數控鏜床和銑床，其外形和通用工作臺幾乎一樣，但它的驅動是伺服系統的驅動方式。它可以與

其他伺服進給軸聯動。

         自動換刀數控鏜床的回轉工作臺。它的進給、分度轉位和定位鎖緊都是由給定的指令進行控制

的。工作臺的運動是由伺服電動機，經齒輪減速后由蝸桿傳給蝸輪。為了消除蝸桿副的傳動間隙，采用了

雙螺距漸厚蝸桿，通過移動蝸桿的軸向位置來調整間隙。這種蝸桿的左右兩側面具有不同的螺距，因此蝸

桿齒厚從頭到尾逐漸增厚。數控回轉工作臺的定位精度主要取決于蝸桿副的傳動精度，因而必須采用高精

度蝸桿副：在半閉環控制系統中，可以在實際測量工作臺靜態定位誤差之后，確定需要補償角度的位置和

補償?shù)闹担洃浽谘a償回路中，由數控裝置進行誤差補償。在全閉環控制系統中，由高精度的圓光柵發出

工作臺精確到位信號，反饋給數控裝置進行控制。但由于同一側的螺距是相同的，所以仍然可以保持正常

的嚙合。當工作臺靜止時，必須處于鎖緊狀態。為此，在蝸輪底部的輻射方向裝有對夾緊瓦，并在底座上

均布同樣數量的小液壓缸。當小液壓缸的上腔接通壓力油時，活塞便壓向鋼球，撐開來緊瓦，并夾緊蝸輪

。在工作臺需要回轉時，先使小液壓缸的上腔接通回油路，在彈簧的作用下，鋼球抬起，夾緊瓦將蝸輪松

開?；剞D(zhuǎn)工作臺的導軌面由大型滾動軸承支承，并由圓錐滾柱軸承及雙列向心圓柱滾于軸承保持準確的回

轉中心。
