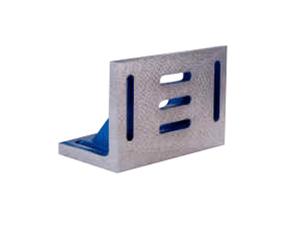

鑄鐵彎板
鑄鐵彎板用于檢驗工件的90°角，維修設備時檢驗零部件相關表面的相互垂直度，還常用于鉗工劃線。鑄鐵彎板還可常用于檢驗、安裝、機床機械的垂直面檢查，并能在鑄鐵平板上檢查工件的垂直度，適用于高精度機械和儀器檢驗和機床之間不垂直度的檢查。
鑄鐵彎板按GB6092 - 85標準制造，材料為HT200-HT300。
|
規格 |
測量面對基面的垂直度 |
測量面平面度或直線度 |
基面平面度或直線度 |
||||||
|
精度等級μm |
|||||||||
|
1 |
2 |
3 |
1
|
2 |
3 |
1 |
2 |
3 |
|
|
200×200 |
8 |
16 |
30 |
4 |
8 |
16 |
6 |
12 |
24 |
|
300×200 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
300×300 |
10 |
20 |
40 |
5 |
10 |
20 |
8 |
16 |
30 |
|
400×300 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
400×400 |
12 |
24 |
45 |
6 |
12 |
24 |
10 |
20 |
40 |
|
500×400 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
500×500 |
14 |
28 |
50 |
7 |
14 |
28 |
12 |
24 |
48 |
|
800×600 |
18 |
35 |
60 |
9 |
18 |
35 |
14 |
28 |
55 |
|
1000×800 |
25 |
50 |
70 |
12 |
24 |
45 |
18 |
35 |
70 |
